Страйкбольный ПКМ своими руками

Written by Тимур Морозов

Добрался до сайта поляков, которые делают ПКМ. Хочу развеять сомнения - они не используют ММГ они делают все сами, и судя по всему из жести... цены - за такую хрень - космические. А теперь полезная информация: если захотеть - можно самому из жести такое чудо собрать!

Инструкция:

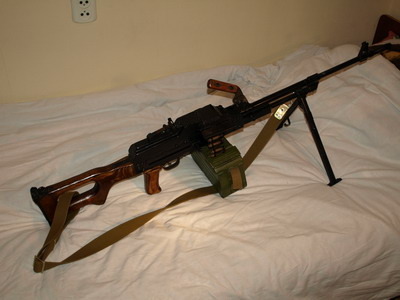

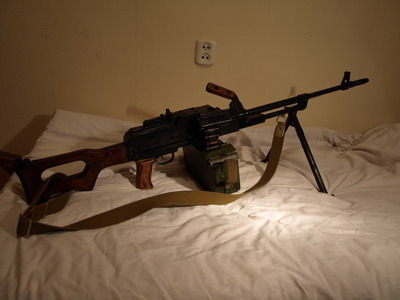

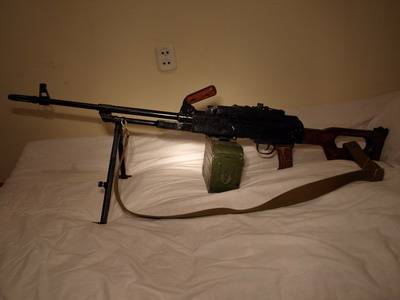

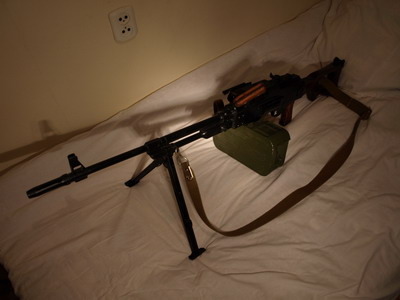

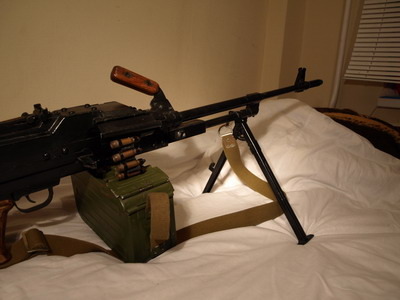

1.сфотографировать и померить ММГ ПКМ

2.разработать чертежи для разверток деталей.

3.найти мастера или взять в руки лист металла и огромный паяльник.

4.склепать на коленке в гараже мега-мутанта аирсофт ПКМ (под любой гирбокс, хоп-ап, ствол, акум)

5.написать отчет

6.продавать за 800 евро

судя по всему полякам таки удалось несколько таких штуковин продать! польский самопал

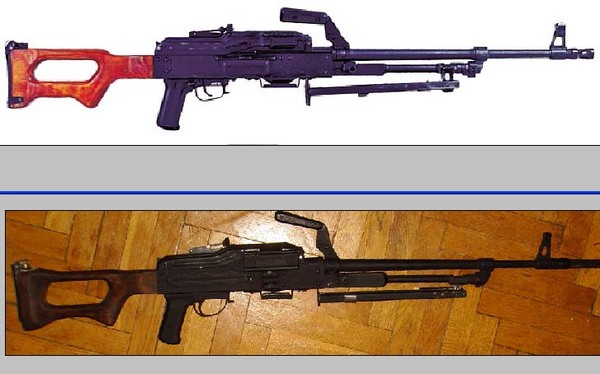

Еще один вариант, как сэкономить: корпус из дерева! Вот пример - человек в хардболе засунул дрозда в деревянный ящик хардбольный ПКМ из дерева.

Для облегчения создания чертежей - можно использовать что-то в роде Autodesk Inventor. Берем качественные фото/схемы и габаритные размеры образца. Программа сможет по этим данным восстановить остальные размеры!

Благодаря стараниям американцев имеем:

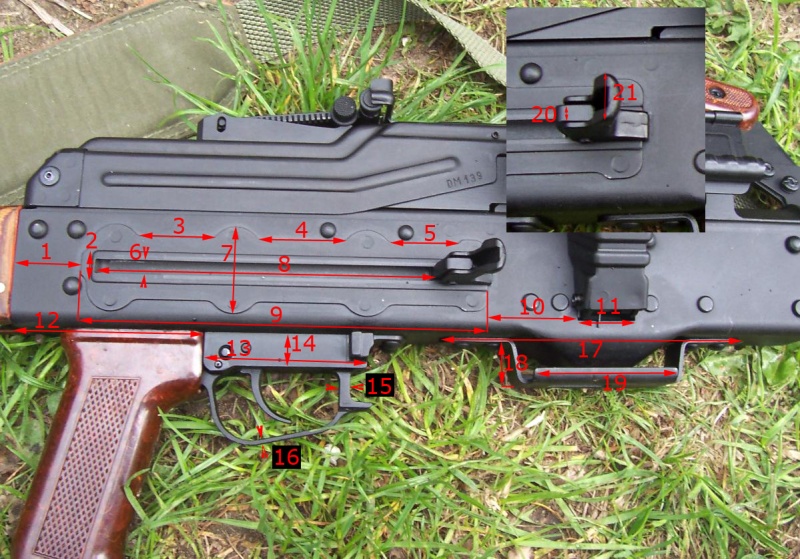

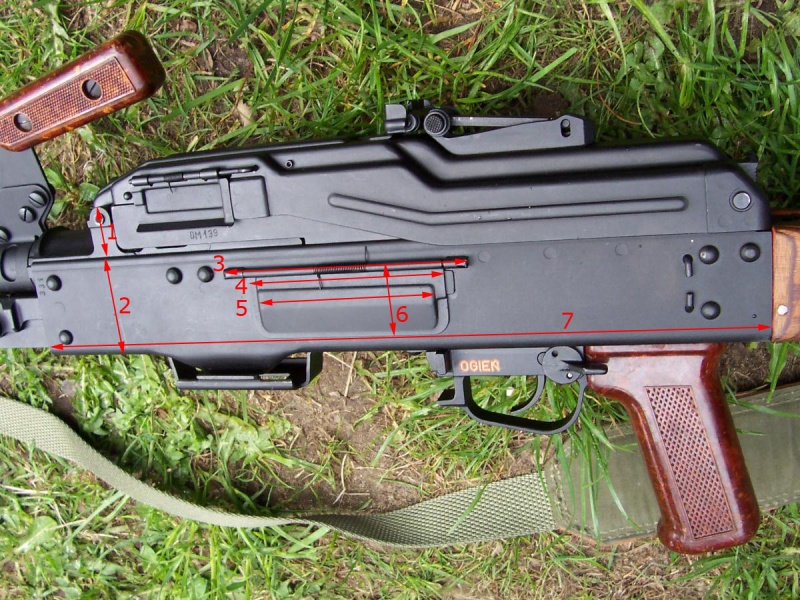

	Рисунок 1: 1: 28mm 2: Приблезительно. 10mm 3: 30mm 4: 37,5mm 5: 25mm 6: 5,5mm 7: 38mm 8: 135mm 9: 166mm 10: 36,7mm 11: 28,7mm 12: 76,2mm 13: 69,5mm 14: 14,3mm 15: 4,9mm 16: 2,3mm 17: 135mm 18: 21,5mm 19: 64mm 20: 5,2mm 21: 12mm

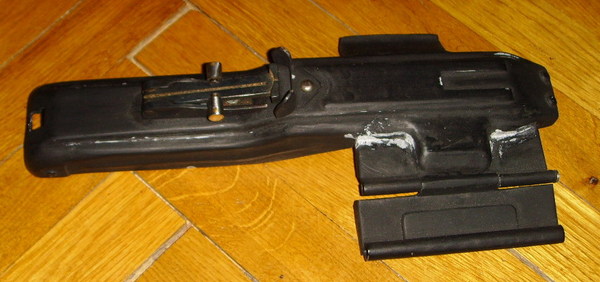

	Рисунок 2: 1: 25mm 2: 50,5mm 3: 112,6mm 4: 92,5mm 5: 88mm 6: 34mm 7: 345mm

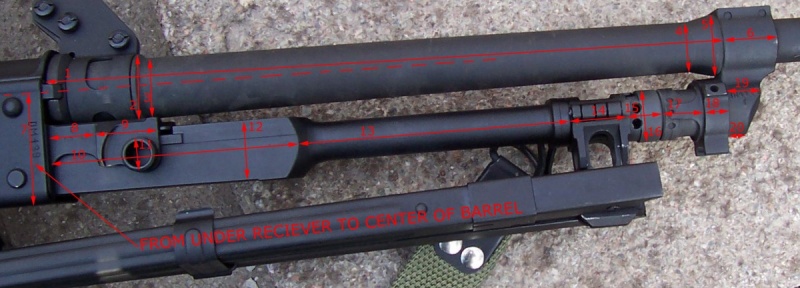

	Рисунок 3: 1: 38,8mm 2: Приблезительно 7mm 3: 18,9mm 4: 16mm 5: 21,7mm 6: 94,7mm 7: 28,6mm 8: 24mm 9: 25mm 10: 18mm 11: 34,5mm 12: 50,1mm 13: 27,6mm

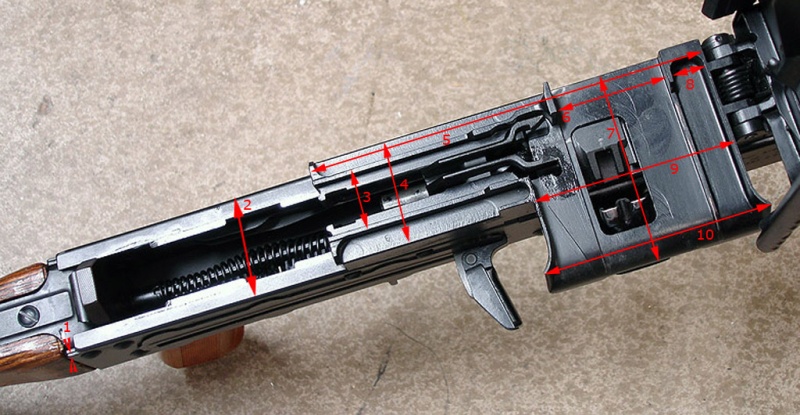

	Рисунок 4: 1: 285mm 2: 32mm 3: Приблезительно 30mm 4: Приблезительно 23mm 5: 26,5mm 6: Приблезительно 30mm 7: 44,5mm 8: 18,9mm 9: 27mm 10: 113mm 11: 13,9mm 12: 25,5mm 13: 112mm 14: 25,1mm 15: 14,7mm 16: 21,5mm 17: 16,7mm 18: 11mm 19: Приблезительно 19,3mm 20: Приблезительно 13mm

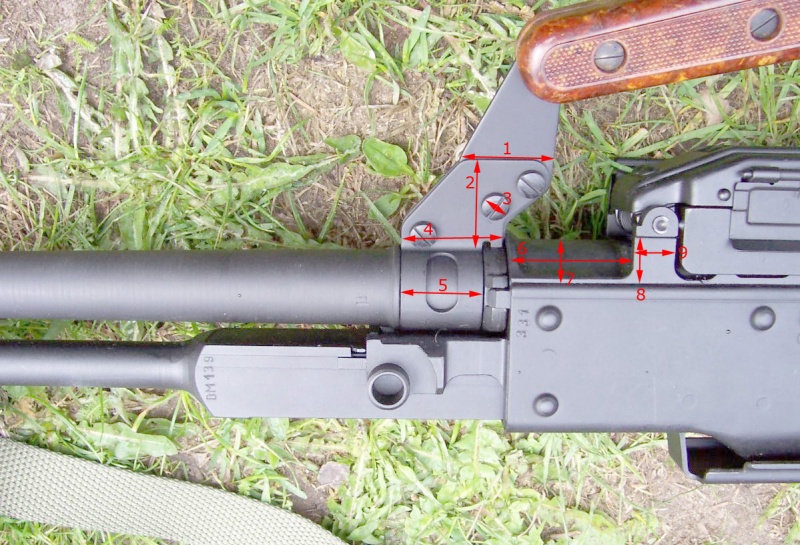

	Рисунок 5: 1: 30,1mm 2: 31,5mm 3: 9mm 4: 33,2mm 5: 26,1mm 6: 38,5mm 7: 11,4mm 8: Приблезительно 15,2mm 9: 13,5mm

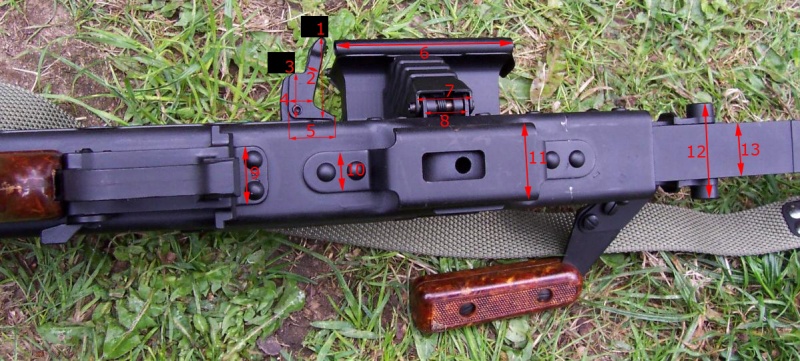

	Рисунок 6: 1: 2mm 2: 45,7mm 3: 26,5mm 4: 44,9mm 5: 170mm 6: 47mm 7: 80mm 8: 12mm 9: 80mm 10: 95mm

Для придания конструкции более реального вида, можно заказать некоторые детали (короб, прицельную планку, пламегаситель, сошки) на akstore, или подобных сервисах. Правда они пишут, что высылают только по РФ, а мое письмо к ним - вообще проигнорировали, так что будте готовы к хамству.

Еще информация о рельном самодельном аирсофт ПКМ взята с airsoftgun.ru

цитата Kaktyss:

Привод сделан из кусков листового метала и труб, которые нашли на даче, в сарае, на "помойке". Крышка ствольной коробки и некоторые части сделаны из сборного мангала. Мангал был куплен в гипермаркете Окей. Гнулось все тисками, молотком и еще какой то матерью! Швы сваривали. Весит он примерно 6-7кг. Не могу сказать, что совсем легкий, но и неподъемной ношей тоже не назовешь. Вес чувствуется, но ношение не напрягает. Очень улачная развесовка. По материалам ПК вышел в районе 20т.р. из них ~15 боевые части, остальное материалы и расходники. Работа заняла примерно 5-6 мес, ибо делалось в свободное от работы и лично-интимно-бухательной жизни на кухне. Да и большую роль играло то что делались чертежи, был метод проб и ошибок, все операции (сварка, пайка, клепка, наспил и пр.) делались собственными руками.

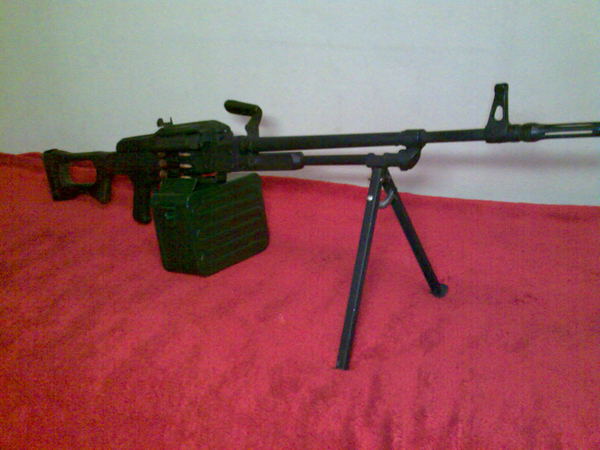

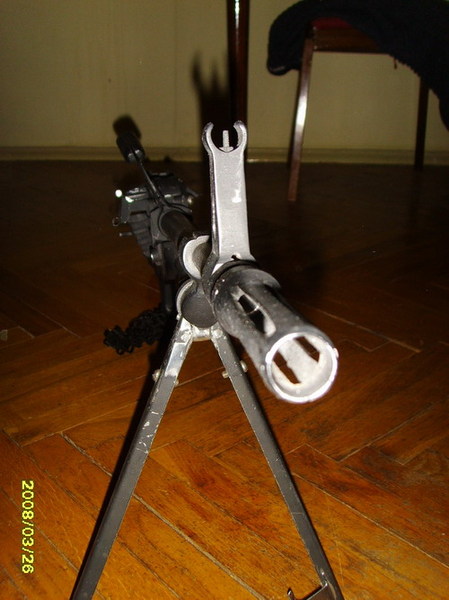

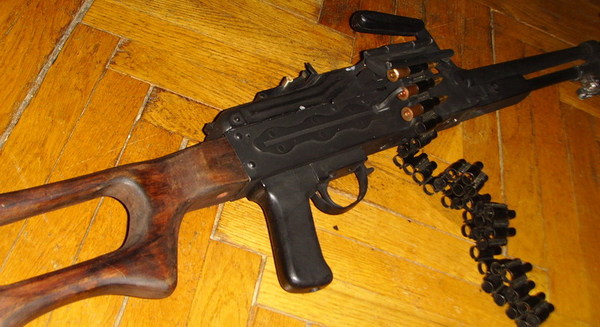

Результат :

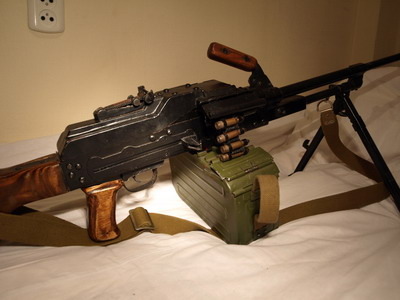

Еще один самодельный ПК. Взято с airsoftgun.ru

цитата Vladimir Alex:

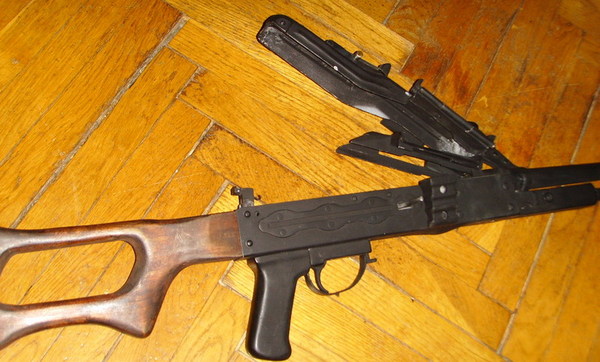

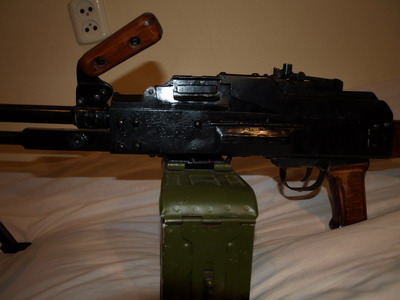

Материалы: сталь, дерево. Внешнее соответствие процентов 90, но это только первый образец Gearbox пока не установлен.

Пропорции и размеры отдельных деталей были сняты с фотографий. Затем на компе были сделаны 3D модели всех деталей и сборка. Многое приходилось додумывать самому. Когда сделали детали, выяснилось, что пропорции не совсем верны и пришлось половину переделывать. Собрал, покрасил, посмотрел – вроде неплохо.

Теперь по отдельным деталям.

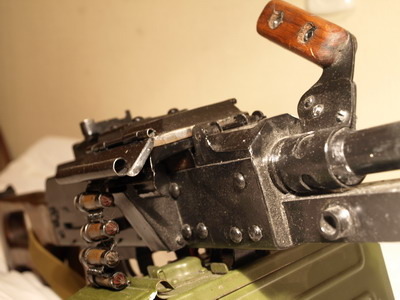

Ствольная коробка согнута из стального листа толщиной 1 мм. Сбоку приклепана фигурная накладка, в которой должен перемещаться рычаг затвора. Спереди находится казенник к которому крепится ствол и «газоотвод». Это соединение разборное (удобно при транспортировке).

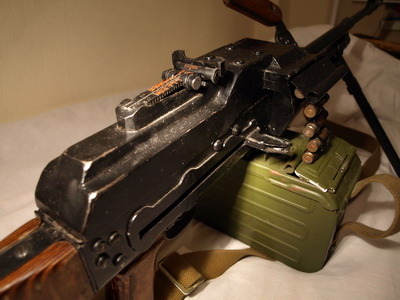

Крышка ствольной коробки по праву может считаться самой сложной деталью. В оригинале она штампованная и очень сложной формы. Я сделал ее сварной из 3х согнутых частей. Крепится она к казеннику и откидывается вверх.

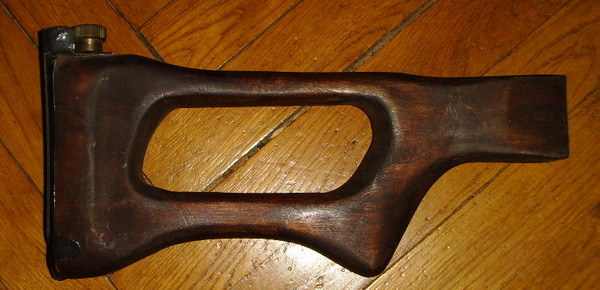

Приклад из цельного дерева (береза). В следующих образцах он будет из фанеры как в оригинале. Упорная пластина затыльника приклада откидывается вверх.

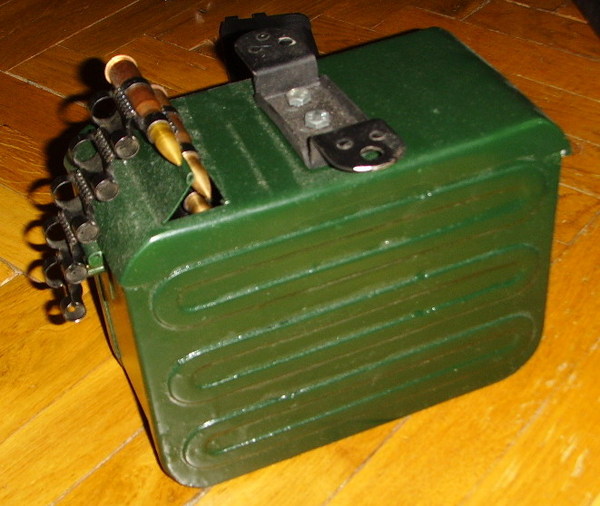

Короб крепится к кронштейну на ствольной коробке. Как крепится, я пока не решил. Места внутри предостаточно и для бункера и для аккумуляторов.

Gearbox в корпус войдет без проблем.

Мушка регулируется по высоте.

Пистолетная рукоятка в данном исполнении из дерева.
